應用案例|五金行業-輪廓檢測項目應用
案例背景

設備制造廠商是五金制造行業終端客戶，客戶的工件產品要做輪廓檢測過濾不良品

項目痛點

客戶原采用人工肉眼檢測工件輪廓，不僅生產效率低，也存在檢測漏檢、錯檢的情況，現需自動化檢測介入

解決方案

總體目標：

為客戶添加1個相機，及配套硬件選型


用戶需求：


1) 相機視野大小(FOV)：50mm*38mm

視野要比產品大


2) 工作距離要求：95mm

生產現場限制了工作距要求95mm±5mm


3) 提供整體的硬件方案

提供整體硬件方案，軟件能識別并判斷相機采取的圖像


圖像黑白分明，突出產品輪廓特征，能與軟件相輔協作。

配置參數

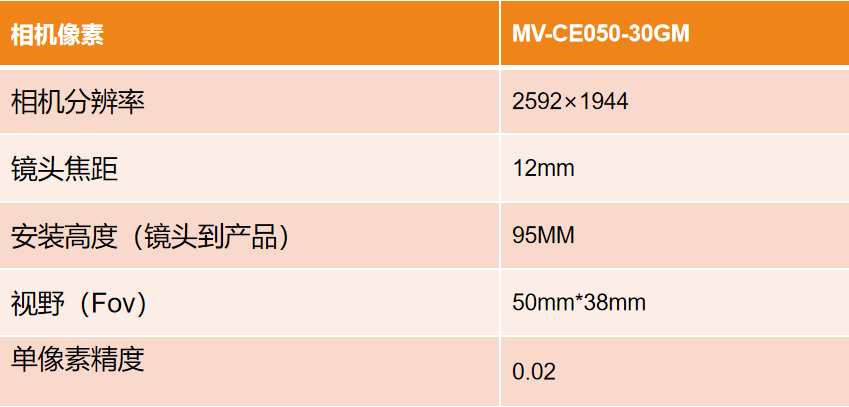

1.項目配單表

2.客戶提供樣品，根據樣品的形狀、大小、輪廓特征等，選出相機、鏡頭硬件，得出工作距和視野大小

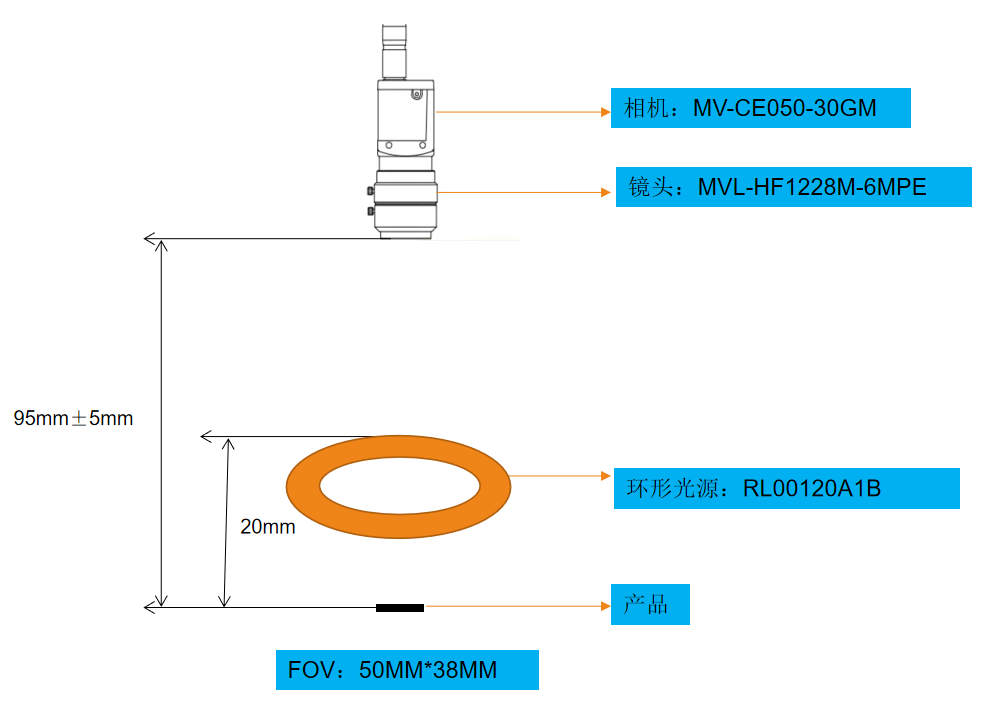

方案示意圖

實際視野50mm*38mm，在視野范圍內的內容均可檢測

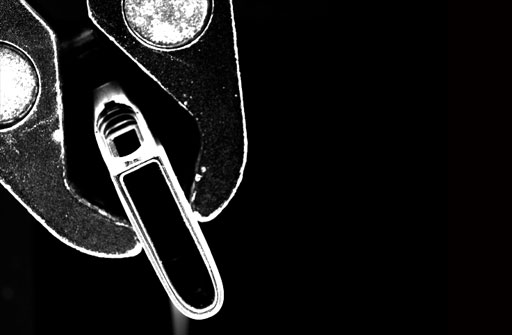

效果圖

客戶工件產品打光效果
